ご利用方法
各種サービスを使用する際の機材や方法について概要をご説明致します。
リアルタイムデータご利用方法
各種データを使用する際の機材や方法について概要をご説明致します。
CPA方式

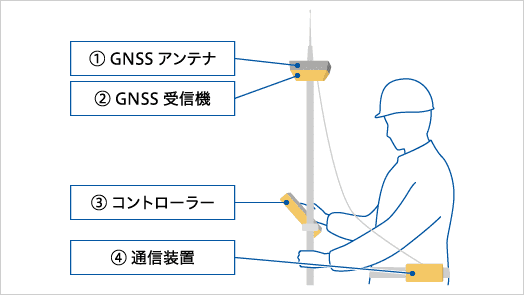

必要機材
CPA方式によるリアルタイムデータを使用する際に必要な機材構成例をご紹介します。
①GNSSアンテナ
②GNSS受信機と一体になっているタイプもあります。
②GNSS受信機
RTK測位の場合は2周波に対応している必要があります。
また、以下の入出力データに対応している必要があります。
- 出力
- 単独測位のデータ（NMEA-GGAフォーマット）
- 入力
- 補正データ（RTCMフォーマット）
また、ファームウェアが最新かご確認ください。詳しくは機器の取り扱い説明書、メーカーにお問い合わせください
③GNSS受信機制御コントローラ
制御プログラムが対応したバージョンであるかご確認下さい。
④通信装置
ジェノバセンターとの通信に使用します。
対応する通信装置は以下の通りです。
- CPTrans-SL2/A
- CPTrans-MJW
ご利用手順
以下の手順でリアルタイムデータを使用したRTK測位をご利用いただけます。
- 1.
各種機器を接続、電源を入れます。（GNSS受信機は単独測位を開始）
- 2.
通信装置の電源を入れます。
- 3.
CPA網のアクセスポイントで認証確認の上、回線を接続します。
- 4.
GNSS受信機から通信装置を通じて、単独測位したデータ（GGAデータ）を送信します。
- ※GGAの送信間隔は5秒毎（推奨）にしてください。
- 5.
ジェノバセンターから補正データ（RTCMフォーマット）を返信します。

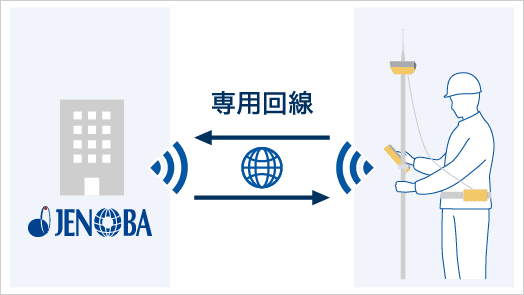

通信経路
CPA方式では通信経路にKDDIのCPA網を利用します。CPA網は専用の閉域ネットワークであることから、高いセキュリティと安定した通信が可能となります。KDDI携帯電話が利用可能な地域でご利用できます。
Ntrip方式

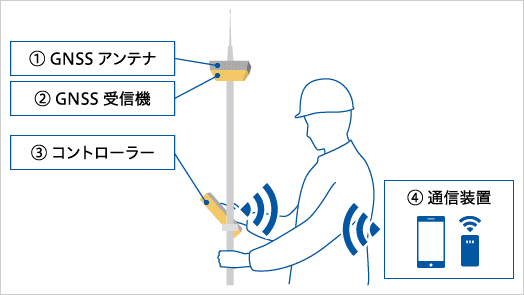

必要機材
Ntrip方式によるリアルタイムデータを使用する際に必要な機材構成例をご紹介します。
①GNSSアンテナ
②GNSS受信機と一体になっているタイプもあります。
②GNSS受信機
RTK測位の場合は2周波に対応している必要があります。
また、以下の入出力データに対応している必要があります。
- 出力
- 単独測位のデータ（NMEA-GGAフォーマット）
- 入力
- 補正データ（RTCMフォーマット）
また、ファームウェアが最新かご確認ください。詳しくは機器の取り扱い説明書、メーカーにお問い合わせください
③GNSS受信機制御コントローラ
制御プログラムが対応したバージョンであるかご確認下さい。
④通信カード等
ジェノバセンターとの通信に使用します。
対応する通信装置は以下の通りです。
- Wi-Fiテザリングが可能なルーターやスマートフォン
- Bluetooth対応の携帯電話
- auやdocomoの通信カード
推奨される機種については受信機購入元までご確認下さい。
対応マウントポイント
Ntripではマウントポイント設定を変更する事で、配信データの内容を選択する事が可能です。
| マウントポイント | 対応配信データ | データ形式 |
|---|---|---|
| JVR32E |
仮想点RTKデータ
GNSS(GPS+GLONASS+QZSS+Galileo)
|
RTCM Ver3.2MSM5 |
| JVR32L |
仮想点RTKデータ
GNSS(GPS+GLONASS+Galileo)
|
RTCM Ver3.2MSM5 |
| JVR32M |
仮想点RTKデータ
GNSS(GPS+GLONASS+QZSS)
|
RTCM Ver3.2MSM5 |
| JVR30G |
仮想点RTKデータ
GNSS(GPS+GLONASS)
|
RTCM Ver3 |
| JVR30 |
仮想点RTKデータ
GPS
|
RTCM Ver3 |
| JVR23 |
仮想点RTKデータ
GPS
|
RTCM Ver2.3 |
| JRR32E |
GNSS(GPS+GLONASS+QZSS+Galileo)
|
RTCM Ver3.2MSM5 |
| JRR32L |
GNSS(GPS+GLONASS+Galileo)
|
RTCM Ver3.2MSM5 |
| JRR32M |
GNSS(GPS+GLONASS+QZSS)
|
RTCM Ver3.2MSM5 |
| JRR30G |
GNSS(GPS+GLONASS)
|
RTCM Ver3 |
| JRR30 |
GPS
|
RTCM Ver3 |
- ※通信ポートは2101番（または80番）をご指定ください。
ご利用手順
以下の手順でリアルタイムデータを使用したRTK測位をご利用いただけます。
- 1.
各種機器を接続、電源を入れます。（GNSS受信機は単独測位を開始）
- 2.
インターネットへの回線に接続します。
- 3.
センターにアクセスした際にマウントポイントの選択が必要な場合は、ご契約時の内容をご確認下さい。
- 4.
GNSS受信機からインターネットを通じて、単独測位したデータ（ＧＧＡデータ）を送信します。
- ※GGAの送信間隔は5秒毎（推奨）にしてください。
- 5.
ジェノバセンターから補正データ（RTCMフォーマット）を返信します。

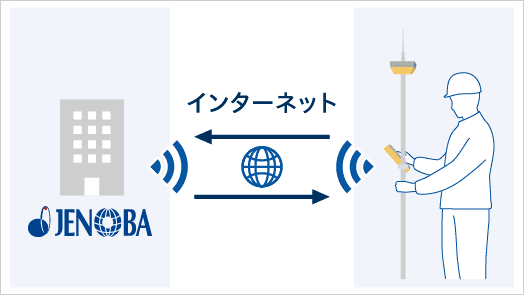

通信経路
NTrip方式では通信経路にインターネット回線を利用します。携帯電話やモバイルルーター等からインターネット回線に接続し、NTripプロトコルを使用してジェノバとデータ送信を行います。
後処理データご利用方法
観測方法からデータダウンロード方法まで簡単にご説明致します。
仮想点データによる解析
解析利用方法

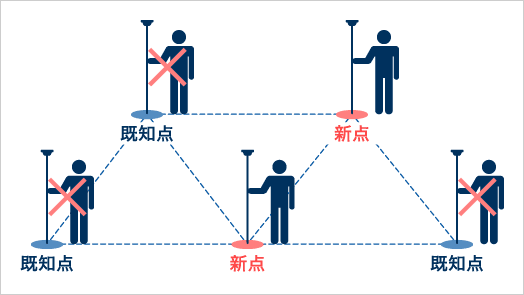

測位現場でのGNSS観測
測位する現場にてGNSS観測（単独測位）を行います、単独測位のためネットワーク等の通信は使用しません。観測の際には既知点のデータ不要で、新点のみ観測します。また新点に設置する受信機は１周波タイプもご利用になれます。
事務所での後処理解析
観測後、基線解析ソフトを使用して解析処理を行ないます。ここで、既知点となるデータをジェノバのWebサイトよりダウンロードし入手します。
- ※仮想点データは観測日より６ヶ月先までダウンロード可能です。６ヶ月を越えたデータは削除しておりますので、必要なデータはお早めにダウンロードを行って下さい。
データのダウンロード手順
以下の手順で仮想点データをご利用いただけます。
- 1.
ジェノバWebサイトの会員サイト
にアクセスします
- 2.
お客様専用の「ログイン名」「パスワード」を入力して専用Webに入り、メニューから仮想点データを選択します。
- 3.
条件入力画面で、以下の項目を入力していただきます。
- ご希望の座標値（WGS84の経緯度並びに楕円体高）
- ご希望の日付、時間
- データ取得間隔（1，2，5，10，15，20，30，60秒から選択）
- 4.
周辺のネットワーク型GNSSデータから仮想点データが生成されます。
- 5.
生成されたデータ（RINEXフォーマット）をダウンロードします。
電子基準点データによる解析
解析利用方法

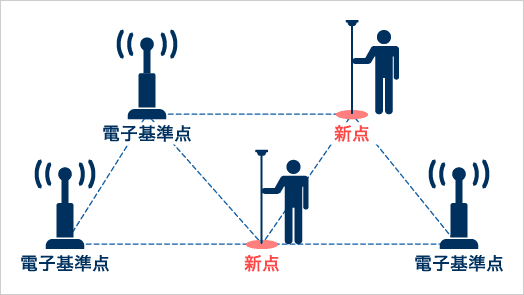

測位現場でのGNSS観測
後処理解析となる為、測位する現場にてGNSS観測を行ないます。この際、既知点データは電子基準点データを使用する為、新点のみ観測します。
事務所での後処理解析
観測後、基線解析ソフトを使用して解析処理を行ないます。ここで、既知点となるデータをジェノバのWebサイトよりダウンロードし入手します。
- ※電子基準点データは観測日より６ヶ月先までダウンロード可能です。６ヶ月を越えたデータは削除しておりますので、必要なデータはお早めにダウンロードを行って下さい。
データのダウンロード手順
以下の手順で仮想点データをご利用いただけます。
- 1.
ジェノバWebサイトの会員サイトにアクセスします
- 2.
お客様専用の「ログイン名」「パスワード」を入力して専用Webに入り、メニューから電子基準点データを選択します。
- 3.
点選択画面で、ご希望の電子基準点を検索していただきます。
- 4.
条件入力画面で、以下の項目を入力していただきます。
- ご希望の日付、時間
- データ取得間隔（1，2，5，10，15，30秒から選択）
- 5.
電子基準点データを収集し圧縮するサーバ処理が行なわれます。
- 6.
処理されたデータ（RINEXフォーマット）をダウンロードします。
技術提携受信機メーカー
ジェノバでは各メーカー様と提携し、安心してご利用いただける環境をご提供しています。（50音順）
- 株式会社トプコン
- 株式会社ニコン・トリンブル
- TIアサヒ株式会社
- ライカジオシステムズ株式会社
